KW型塑封熱保護器是一種將定溫后的雙金屬片作為熱敏感反應元件，當溫度或電流增高時所產生的熱量傳遞到雙金屬碟片上，達到預定溫度值時便迅速動作，使觸點斷開，切斷電路，當溫度下降到預定復位設定值時，雙金屬片迅速恢復，使觸點閉合，接通電路，該熱保護器具有體積小，外殼絕緣（PBT高溫工程塑料）、動作靈敏、觸點容量大、壽命長等特點。
應用范圍
洗衣機電機、抽油煙電機、串激電機、空調風扇電機、電加熱器、熒光等整流器，水泵電機、變壓器、充電滇池、汽車直流電機、電動自行車電機等 。

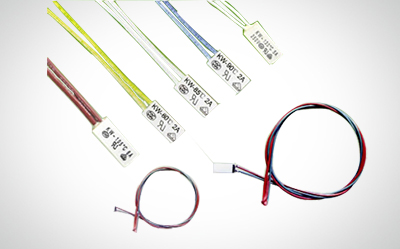

產品外型結構圖

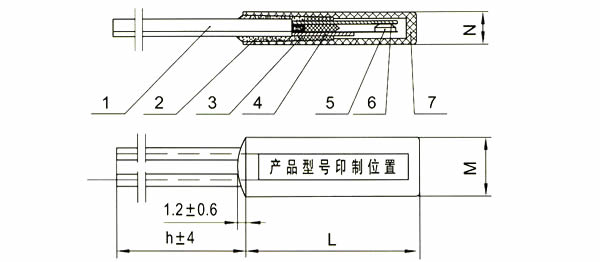

產品結構圖
序號 NO. | 名稱 | 序號 NO. | 名稱 |
1 | 導線 | 5 | 動觸點 |
2 | 密封膠 | 6 | 靜觸片 |
3 | 固定座 | 7 | 外殼 |
4 | 雙金屬片 |
觸點容量
在下列條件下可動作5000萬次以上
型號 | 24V-DC | 110V-AC | 250V-AC |
BRL1 | 10A | 8A | 6A |
常用溫度規格
動作溫度 | 復位溫度 | 動作溫度 | 復位溫度 |
70±5℃ | 45±15℃ | 105±15℃ | 70±15℃ |
75±5℃ | 50±15℃ | 110±15℃ | 75±15℃ |
80±5℃ | 55±15℃ | 115±5℃ | 75±15℃ |
85±5℃ | 55±15℃ | 120±5℃ | 80±15℃ |
90±5℃ | 60±15℃ | 125±5℃ | 85±15℃ |
95±5℃ | 70±15℃ | 130±5℃ | 85±15℃ |
100±5℃ | 70±15℃ | 特別規格可根據顧客要求制定 | |
